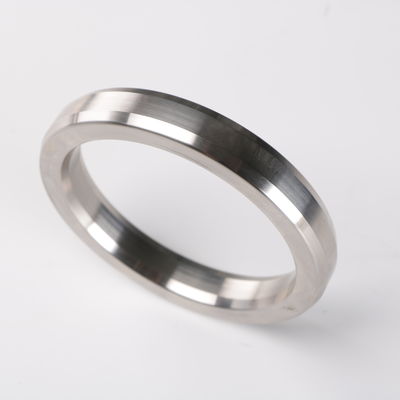

ISO9001 R39 ASME B16.20 Объемная уплотнительная труба

У нас есть более 200 000 стандартных размеров кольцевых уплотнений на складе и доступны для немедленной доставки.Противопожарные уплотнители Dan-Loc Group включают низкоуглеродистую сталь, F5, 304 и 316 материалов.

Прокладка RTJ типа RX изготавливается в соответствии с API 6A и ASME B16.20, чтобы соответствовать фланцам API 6B и ASME/ANSI B16.5.RX - это нагнетаемая версия восьмиугольной прокладки R и подходит для ровного дна типа RRX имеет увеличенную высоту и использует внутреннее давление системы для активизации и улучшения уплотнения по мере увеличения внутреннего давления.Некоторые размеры RX имеют отверстие для снятия давления, чтобы уравнять давление с обеих сторон уплотнительных поверхностей.

Прокладки кольцевых соединений (RTJ Gasket) согласно API 6A и ASME B16.20 для многочисленных промышленных применений на основе требований клиента с коррозионной защитой с использованием электропластированного цинка или альтернативного материала покрытия до 0Толщина 0,0003 ̊.

Lens Ring A lens type gasket is a line contact seal used in high pressure piping systems and in pressure vessel heads The lens cross-section is a spherical gasket surface and requires special machining on the flanges These gaskets fit with a small bolt load since the contact area is small and gasket seating pressures are very high Normally, материалы уплотнения должны быть мягче, чем фланц При заказе уплотнений линз должны быть представлены полные чертежи и спецификации материала.

Specifications A wide range of seating stresses under which the seal is effected and maintained Recommended for insufficient bolt loads to seal conventional gasket materials Easy to handle and fit Suitable for a wide range of operating conditions The soft facing layer prevents damages to the mating flange Sealing is not sensitive to uneven bolt loading conditions Can be refurbished with a new facing layer and reused

Стандартный материал прокладки

Углеродистая сталь

Лист стали коммерческого качества с верхней температурной границей около 1000o F., особенно при окислительных условиях.Не подходит для обработки сырых кислот или водных растворов солей в нейтральном или кислотном диапазонеПри работе с горячей водой можно ожидать высокий уровень отказов, если материал подвергается сильному напряжению.Концентрированные кислоты и большинство щелочей мало или вообще не действуют на железные и стальные уплотнения, которые регулярно используются для таких услуг..

304 из нержавеющей стали

· 18-8 (хром 18-20%, никель 8-10%) нержавеющая с максимальной рекомендуемой рабочей температурой 1400o F

· По крайней мере 80% приложений для не коррозионных служб могут использовать нержавеющую 304 тип в диапазоне температуры от -320 F до 1000o F.

Отличная коррозионная устойчивость к широкому спектру химических веществ.

· подвержены потресканию под давлением и межгранулярной коррозии при температуре от 800 до 1500 градусов по Фаренгейту в присутствии определенных сред в течение длительного периода времени.

316 из нержавеющей стали

· An18-12 Chromium-Nickel steel with approximately 2% of Molybdenum added to the straight 18-8 alloy which increases its strength at elevated temperatures and results in somewhat improved corrosion resistance.

· Имеет самую высокую прочность на поднятые температуры из всех обычных нержавеющих материалов.

· Не подходит для длительного использования в диапазоне осадков карбида от 800 до 1650 градусов по Фаренгейту при тяжелых коррозионных условиях.

· Рекомендуемая максимальная рабочая температура 1400o F.

316L из нержавеющей стали

· Непрерывный максимальный температурный диапазон 1400o F -1500o F.

· содержание углерода не более 0,03%.

· Подвержены меньшему уровню коррозии напряжением и межзернистой коррозии, чем тип 316.

321 Нержавеющая сталь

· 18-10 хромо-никелевая сталь с добавлением титана.

· Нержавеющая сталь типа 321 имеет те же характеристики, что и сталь типа 347.

· Рекомендуемая рабочая температура составляет от 1400 до 1500 градусов по Фаренгейту, а в некоторых случаях 1600 градусов по Фаренгейту.

347 Нержавеющая сталь

· 18-10 хромо-никелевая сталь с добавлением колумбия.

· Не так подвержен межзернистой коррозии, как тип 304.

· подвержен коррозии под воздействием напряжения.

· Рекомендуемая рабочая температура 1400o F -1500o F и в некоторых случаях до 1700o F.

410 Нержавеющая сталь

· 12% хромная сталь с максимальным температурным диапазоном от 1200o F. до 1300o F.

· Используется для применений, требующих хорошей устойчивости к герметизации при повышенной температуре.

· Не рекомендуется использовать при сильной коррозии, но все же очень полезен для некоторых химических применений.

· Может использоваться там, где влажность, одна или в сочетании с химическим загрязнением, приводит к быстрому отказу стали.

502/501 ((F5)

· 4-6% хрома и 1/2% молибдена для легкой коррозионной стойкости и повышенной эксплуатации.

· Если ожидается сильная коррозия, лучший уровень нержавеющей стали, вероятно, будет лучшим выбором.

Адмиралтейство

Арсенический Адмиралтейство 443 содержит 71% меди, 28% цинка, 1% олова и следы арсена.

· Высокая коррозионная устойчивость, очень хорошо выдерживает соляные и соленые воды и воду, содержащую сульфиды.

· Рекомендуемая максимальная рабочая температура 500o F.

· Идеально подходит для транспортировки коррозионных охлаждающих вод при относительно высоких температурах.

Сплав 20

· 45% железа, 24% никеля, 20% хрома и небольшое количество молибдена и меди.

· Максимальный диапазон температуры 1400o F -1500o F.

· Разработан специально для применений, требующих устойчивости к коррозии серной кислотой.

· Твердость бринеля около 160.

Алюминий

· Сплав 110 является коммерчески чистым (минимум 99%).

· Его превосходная прочность и работоспособность делают его идеальным для двойной прокладки.

· Для твердых уплотнений используются более прочные сплавы, такие как 5052 и 3003.

· Максимальная непрерывная рабочая температура 800o F.

Медь

· Желтая латунь 268 содержит 66% меди и 34% цинка.

· Предлагает отличную или хорошую коррозионную устойчивость в влажной среде, но не подходит для таких материалов, как уксусная кислота, ацетилен, аммиак и соль.Максимально рекомендуемая граница температуры 500 F.

Медь

· Почти чистая медь с добавлением следовых количеств серебра для повышения рабочей температуры.

· Рекомендуемая максимальная непрерывная рабочая температура 500o F.

Купроникель

· Содержит 69% меди, 30% никеля и небольшое количество марганца, цинка и железа.

· Он в основном используется в морской воде, где менее устойчивые сплавы быстро разрушаются.

· Максимально рекомендуемая температура 500° F.

Гастеллой Б.

· 26-30% молибдена, 62% никеля и 4-6% железа.

· Максимальный температурный диапазон 2000o F. устойчивый к горячей концентрированной соляной кислоте.

· Также устойчив к коррозионному воздействию влажного хлороводородного газа, серной и фосфорной кислот и редуктивных растворов соли.

· Полезна для высокотемпературной прочности.

Гастеллой С-276

· 16-18% молибдена, 13-17,5% хрома, 3,7-5,3% вольфрама, 4,5-7% железа и остаток никеля.

· Очень хорошо справляется с коррозионными веществами.

· Высокая устойчивость к холодной азотной кислоте различной концентрации, а также кипящей азотной кислоте до 70% концентрации.

· Хорошая устойчивость к соляной и серной кислотам.

· Отличная устойчивость к коррозионному трещину.

Инконел 600

· Рекомендуемая рабочая температура 2000o F. и в некоторых случаях 2150o F.

· Содержит 77% никеля, 15% хрома и 7% железа, отличная прочность при высоких температурах.

· Часто используется для преодоления проблемы коррозии от напряжения.

· Имеет превосходные механические свойства в криогенном диапазоне температур.

Инколой 800

· 32,5% никеля, 46% железа, 21% хрома, устойчивый к высоким температурам, окислению и карбурированию.

Монель

· Максимальный диапазон температуры 1500o F.

· Содержит 67% никеля и 30% меди.

Отличная устойчивость к большинству кислот и щелочей, за исключением сильных окислительных кислот.

· подвержены коррозии под давлением, трещинам при воздействии фторсосиловой кислоты, хлорида ртути и ртути, и не должны использоваться с этими средами.

С PTFE (политетрафторуэтилен), он широко используется для обслуживания гидрофторуновой кислоты.

Никель 200

· Рекомендуемая максимальная рабочая температура составляет 1400oF и даже выше в контролируемых условиях.в конструктивных приложениях, является главным соображением.

· Не обладает превосходной стойкостью Монеля.

Фосфор бронза

· 90-95% меди, 5-10% олова и следовых количеств фосфора.

· Максимальный диапазон температуры 500o F.

· Максимальный диапазон температуры 500o F.

· Ограничивается низкотемпературными парами.

· Отличная коррозионная стойкость, но не подходит для ацетилена, аммиака, хромовой кислоты, ртути и цианида калия.

Титан

· Максимальный диапазон температуры 2000oF.

· Отличная коррозионная стойкость даже при высоких температурах.

· Известный как "лучшее решение" для атаки хлоридов.

· Устойчивы к азотной кислоте при широком диапазоне температур и концентраций.

· Большинство щелочных растворов оказывают на него незначительное или вообще никакое влияние.

· Выдающийся в окислительной среде.

Примечание: Максимальные температурные значения основаны на постоянных температурах горячего воздуха.
